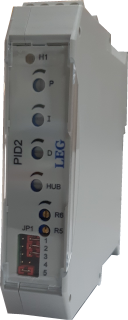

PID2
Analoger PID Regler


● analog aufgebaut
● sehr dynamisch
● mit Sollwertvorsteuerung
● mit Analogmultiplizierer für relativen Regelhub
● Reglersperre
● Regalparatmeter einstellbar
● zusätzliche Sensorversorgung
● Weitbereichsversorgung 20...253VAC/DC
● für Tragschienenmontage TS35
● eindeutige Klemmenbeschriftung
● kleine Abmessungen
● Baubreite 22,5mm
● hohe Zuverlässigkeit, 5 Jahre Garantie

typische Anwendung
MSR-Technik, Prozesstechnik
Motor- und Hydraulsche Regelsysteme

 Preisliste

 Datenblatt

Beschreibung:

Die Geräte der PID-Regler Serie PID2 sind analog aufgebaut und ermöglichen dadurch den Einsatz in sehr dynamischen Anwendungen. Alle Regelparameter P,I,D lassen sich über Potentiometer einstellen und sind so dimensioniert, dass diese für die meisten Regelkreise ausreichend sind. Sollten die Einstellbereiche nicht auf den Regelkreis abstimmbar sein, so können die Regelparameter durch Ändern der internen Bestückung optimiert werden. Dazu ist allerdings das Gehäuse zu öffnen um die auf Lötstützpunkten befindlichen Bauteile zu tauschen. Dies kann auf Wunsch aber auch individuell bestellt werden. Die Geräte besitzen getrennte Eingänge um die Soll- / Istwertdifferenz zu bilden. Die Eingänge sind als Spannungseingänge 0…10V ausgelegt, lassen sich aber auch durch Steckbrücken (JP1 -1,-2,-3) auf Stromeingänge 0(4)…20mA umschalten. Zwei Eingänge werden positiv und ein Eingang negativ bewertet Zusätzlich lässt sich der Regelhub des Ausganges über ein weiteres Potentiometer von 0…100% einstellen.Für einen Istwertabgleich, welcher nicht der Normspannung 0…10V entspricht ist ein separater einstellbarer Eingang vorhanden, welcher grob mit dem Widerstand R8 angepasst werden kann. Der Feinabgleich erfolgt dann über das Potentiometer R5.


* weitere Ausführungen auf Anfrage ** zuzüglich der gesetzlichen Mehrwertsteuer
