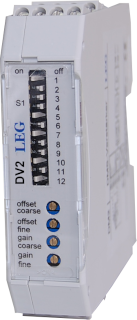

DV2
Präzisons Differenzverstärker
mV-Verstärker


● Linearitätsfehler < 0,005%
● einstellbare Verstärkung 0,0...99
● Differenzeingang
● einstellbare Übertragungsfrequenz 15Hz; 1,3kHz; 3kHz
● einstellbarer Ausgang 0…±10V, 0..±20mA, 4…20mA
● Nullpunkt und Verstärkung einstellbar , grob / fein
● Versorgung 24V DC
● für Tragschienenmontage TS35
● eindeutige Klemmenbeschriftung
● kleine Abmessungen
● Bauform 22,5mm flach
● hohe Zuverlässigkeit, 5 Jahre Garantie



 Preisliste

 Datenblatt

Beschreibung:

Die Geräte der Präzisions-Versträker DV2 arbeiten als Differenzversträker mit einem Instrumentenverstärker
am Eingang, welcher eine hohe Gleichtaktunterdrückung von >=78 dB aufweist. Es stehen dem Anwender
vier Versträkungsbereiche zur Verfügung, welche über Dipschalter grob vorgewählt werden können.
Der Feinabgleich erfolgt dann für Nullpunkt (offset) und Verstärkung (gain) getrennt über je zwei Potentiometer
jeweils mit einer groben und feinen Abstimmung. Für die Versorgung externer Geräte steht ein
Spannungsausgang bereit. Dieser lässt sich mittels Schalter auf 5V oder 10V einstellen und ist belastbar mit 80mA.
Ein konfigurierbarer Ausgang stellt wahlweise die Normsignale 0…10V, 0…20mA oder 4…20mA zur Verüfgung.


* weitere Ausführungen auf Anfrage ** zuzüglich der gesetzlichen Mehrwertsteuer
